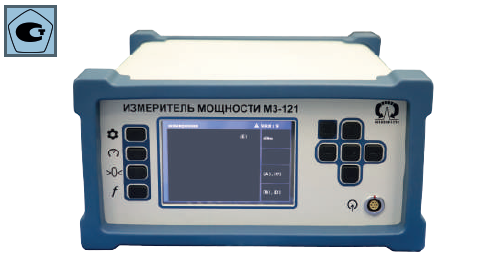

Регистрационный номер типа средства измерения: № 91678-24. Принцип работы измерителя мощности термисторного М3-121 основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощности постоянного тока. Схема изделия включает в себя четыре идентичных моста. В каналы А, С включен рабочий термистор , а в каналы В, D — компенсационный. К диагонали компенсационного моста одним из выходов подключен третий усилитель постоянного тока, коэффициент передачи которого изменяется регулируемым делителем, включенным между выходом усилителя и его инвертирующим входом. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей. На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа USB Type-B. Применение измерителя мощности М3-121: для совместной работы с преобразователями мощности М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89 и М5-88, которые применяют при разработке и настройке волноводных и коаксиальных СВЧ генераторов сигналов или панорамных измерителей КСВН; для контроля мощности на выходе волноводных и коаксиальных портов векторных анализаторов цепей; совместно с преобразователями мощности при измерениях плотности потока энергии рупорными антеннами; с преобразователями проходного типа (калибраторами мощности) М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А применяется в центрах метрологии и стандартизации при выполнении поверочных работ; при контроле мощности проходящей в нагрузку при градуировке волноводных усилителей и клистронов СВЧ. Особенности измерителя мощности термисторного М3-121: функция учёта температурного дрейфа термисторных преобразователей, обратная совместимость с преобразователями серий М5 и М1; одновременное подключение двух преобразователей; удалённый доступ по интерфейсу USB 2.0 высокая точность измерений на постоянном токе; широкий диапазон регулировки сопротивления. Получить подробную информацию об измерителях мощности СВЧ можно из экспертного обзора специалистов ВНИИФТРИ.

Регистрационный номер типа средства измерения: № 91442-24. Принцип работы волнового термисторного ваттметра оконечного типа М3-122 основан на методе замещения мощности СВЧ мощностью постоянного тока . Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим отображением количества измененной мощности постоянного тока на экран. Состав ваттметра М3-122: Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121. измеритель мощности термисторный унифицированный М3-121; преобразователи термисторные оконечного типа ПТО-26 (сечение 11×5,5) и ПТО-37 (сечение 7,2×3,4). Применение ваттметров серии М3-122: при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН; для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 16,70 до 37,50 ГГц. Дополнительные опции к ваттметру М3-122: Коаксиальный вход для ПТО-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);* Коаксиальный вход для ПТО-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m); Волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт; * Калибровка ваттметра производится по коаксиальному входу. ** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа. Отличительные особенности: Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда. Уникальность: Возможность настройки КСВН на фиксированной частоте менее 1,05. Получить подробную информацию об измерителях мощности СВЧ можно из экспертного обзора специалистов ВНИИФТРИ.

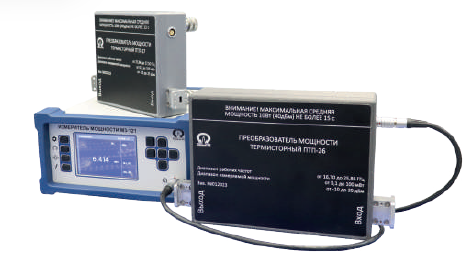

Регистрационный номер типа средства измерения: 91456-24. Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран. Состав ваттметра М1-37: Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121. измеритель мощности термисторный унифицированный М3-121; преобразователи термисторные проходного типа ПТП-26 (сечение 11×5,5) и ПТП-37 (сечение 7,2×3,4). Применение ваттметров серии М1-37: для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45; для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц. Дополнительные опции к ваттметру М1-37: Коаксиальный вход для ПТП-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);* Коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m); Волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт; * Калибровка ваттметра производится по коаксиальному входу. Особенности измерителя мощности термисторного М1-37: функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки, удалённый доступ по интерфейсу USB 2.0 высокая скорость измерений ; рабочий эталон 1-го разряда; облегченная конструкция

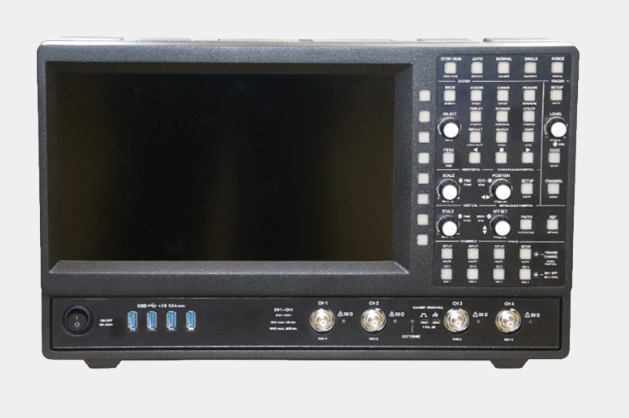

Регистрационный номер в Федеральном информационном фонде: 92177-24 Назначение/Область применения: Технические характеристики и эргономичный интерфейс управления позволяют использовать осциллографы как в профессиональных областях, связанных с разработкой радиоэлектронной аппаратуры и телекоммуникационных систем, так и в учебных и научно-исследовательских лабораториях для обучения студентов и учащихся. Высокоскоростной интерфейс и развитые программные средства удаленного управления, а также возможность реализации дополнительных функций по требованиям Заказчика позволяют применять прибор в распределенных измерительных системах и комплексах научного и производственного назначения. Достоинства/Преимущества: анализ входных сигналов во временной и частотной областях; высокая равномерность АЧХ во всем диапазоне полосы пропускания; высокоскоростной интерфейс и развитые программные средства удаленного управления; эргономичный интерфейс управления; склад запасных частей и сервисное обслуживание на территории РФ; минимальные сроки производства и поставки; возможность дополнительного комплектования активными дифференциальными пробниками ПДА-1 ООО с полосой пропускания до 1 ГГц.
